安裝步驟

安裝前請確保電源為切斷的狀態

如圖示連結 AC L、N接到 Smart Switch的 Intput端

欲控制的電器設備 AC輸入端接到 Smart Switch Output端

務必蓋上並鎖上 Intput、Output上方的接線端子蓋

檢查所有接線都正確，開啟電源

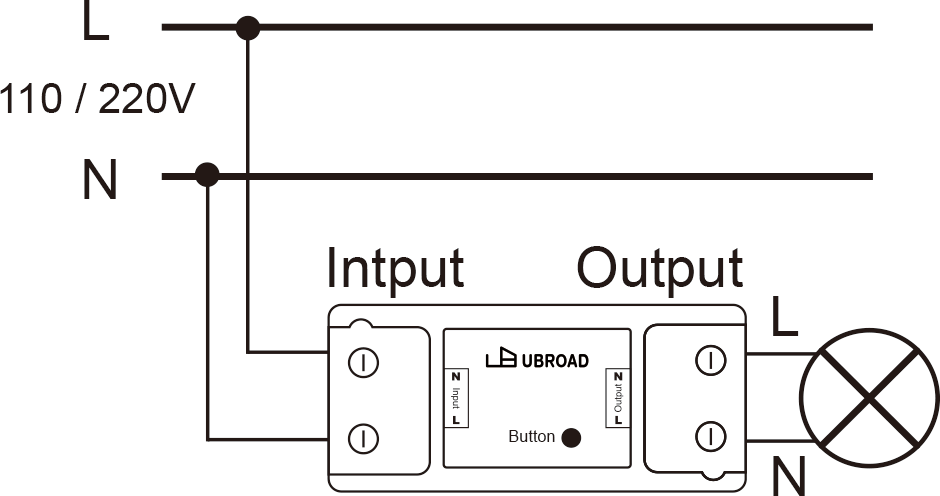

Smart Switch 接線圖示

專有名詞說明

N - 中性線

L - 火線

AC - 交流電 110或 220Vac

Intput - 負載電源輸入端子

Output - 負載的輸出端子

Button - 開關控制按鈕和恢復原廠設定值

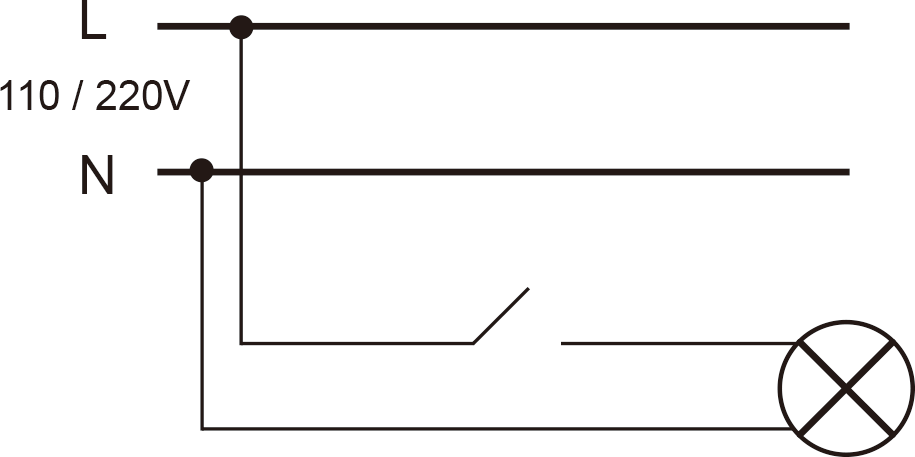

一般開關接線圖
